- 超高硬度：ダイヤモンドに迫る高密度構造により、DLCに対して1.5倍の硬さが得られます。
- 薄膜：0.4μm以下の薄い膜厚によって、鋭利な刃物の切れ味を低下させません。
- 低摩擦：独自の成膜技術による平滑なDLC膜が得られるため、極めて低い摩擦係数が得られます。
| 硬度(Hmv) | 粗さ (Ra) |
動摩擦 係数 |
耐酸 化性 |
|---|---|---|---|
| 4,000～7,000 | 0.01 | 0.1 | 400℃ |
用途
- Al切削工具
- 精密部品

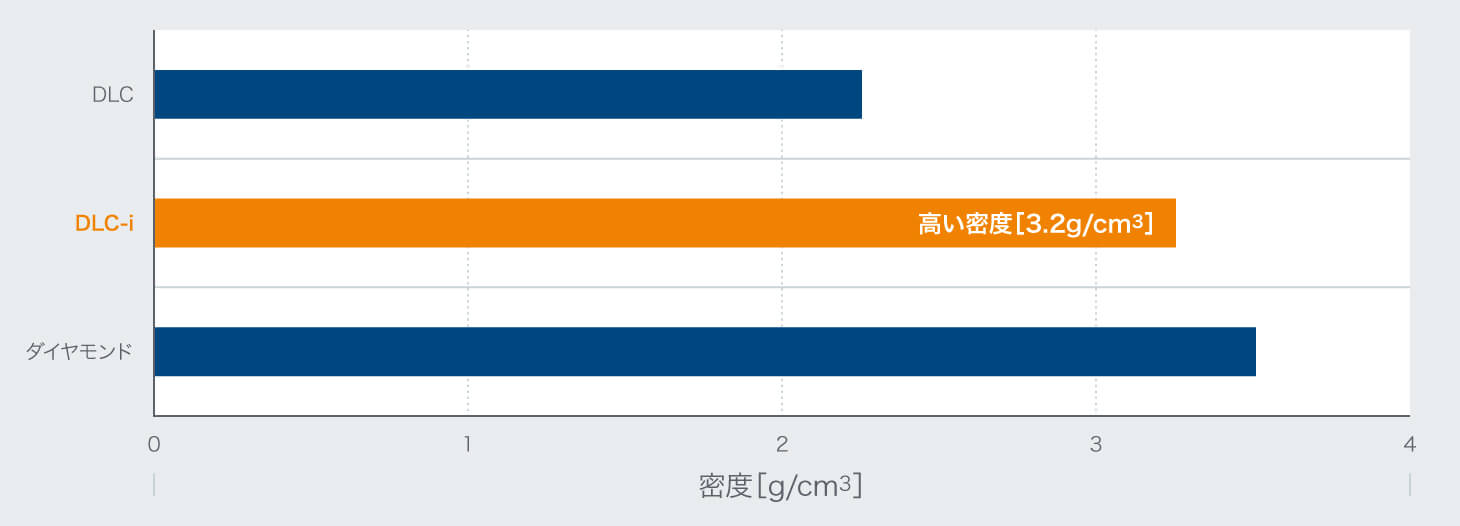

XRPによる密度測定

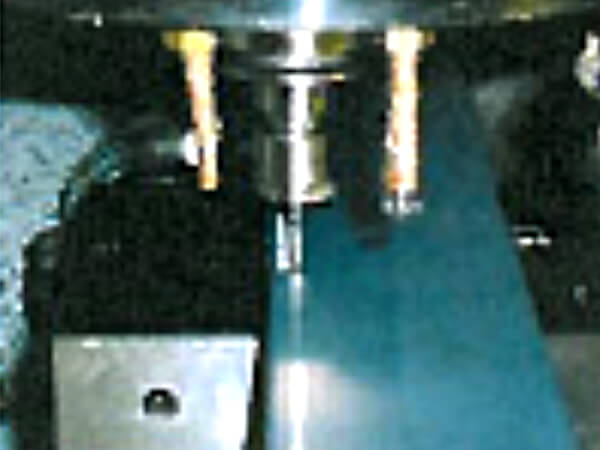

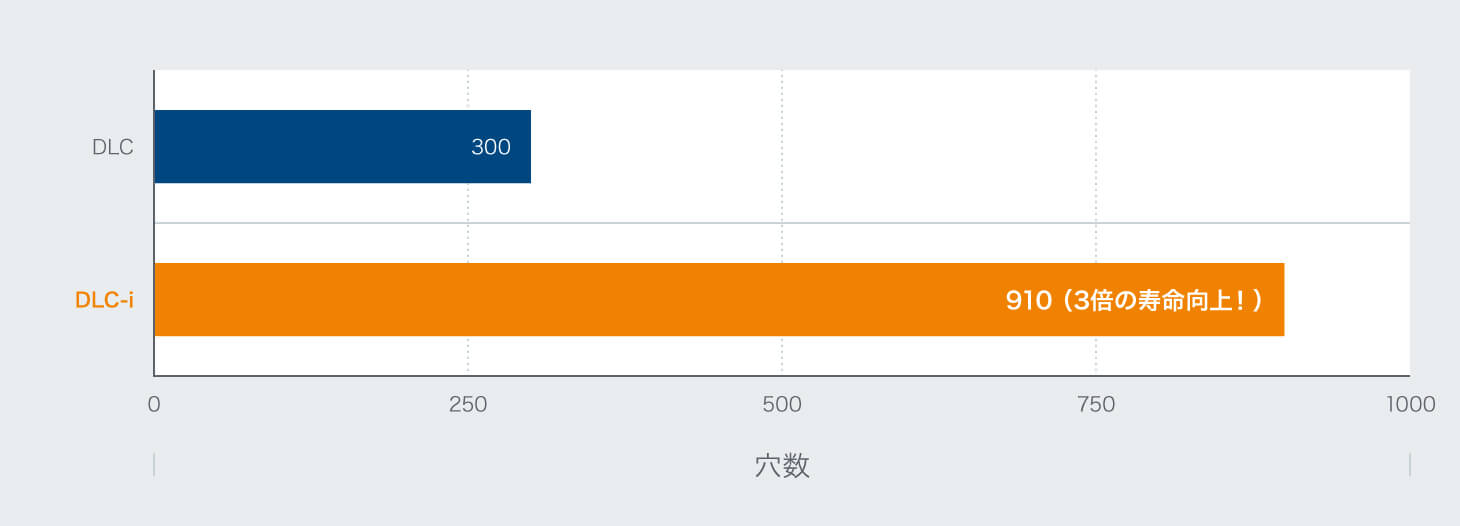

アルミ合金穴あけ試験

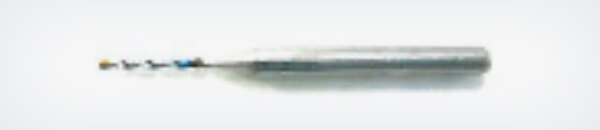

- ドリル:φ1mm (超硬)
- 被削材:A6063(肉厚2mm)
- V=30m/min, f=0.05mm/rev
- 乾式穴あけ

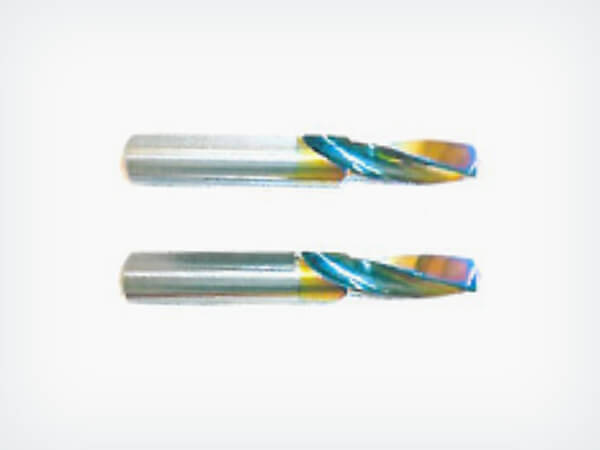

被加工材ごとの効果
- アルミ切削工具
- 銅合金切削工具→溶着防止
- 耐アルカリ製品→耐腐食性向上
- 各種金型、部品→耐摩耗性向上
性能比較表
| 他社DLC | DLC | DLC - i | |
|---|---|---|---|
| 色 | ブラック | ブラック | レインボー |
| 製法 | イオン化蒸着法等 | UBMS法 | AIP法 |
| 構造 | Si+a-C:H | 密着層+a-C:H | ta-C(:H) |
| 密度 | 2.0g/cm3 | 2.2g/cm3 | 3.2g/cm3 |
| 塑性変形硬さ | 35 ～ 45GPa | 40～50GPa | 60～70GPa |
| 剥離臨界荷重 | 30N | 50N以上 | - |
| 耐熱温度 | ～ 400℃ | ～400℃ | ～500℃ |
| 摩擦係数 | 0.1 | 0.1 | 0.1 |
| 膜厚 | 0.5 ～ 1.0μm | 1.5～2.5μm | 0.2～0.4μm |
| 処理温度 | 180 ～ 230℃ | 180～230℃ | 150～200℃ |
| 表面粗さ (母材 Ra:0.01, Rz:0.1) |
Ra:0.01, Rz:0.1 | Ra:0.02, Rz:0.2 | Ra:0.01, Rz:0.1 |
| 処理範囲 | - | φ750×800 (mm) | φ400×400 (mm) |
| 耐摩耗性 | ☆ | ☆☆☆ | ☆☆☆ |
| 耐衝撃性 | ☆☆ | ☆☆☆ | ☆☆ |
| 表面平滑性 | ☆☆☆ | ☆☆ | ☆☆☆ |
