従来の高硬度被膜の弱点であったハイス材料への密着性が大幅に改善されました。
- ハイス用被膜でトップクラスの被膜硬度3,700Hmv・耐酸化性1,300℃を実現！
- 広く使われているTiNと遜色のない密着性を実現。安定した寿命を誇ります。
| 硬度(Hmv) | 粗さ(Ra) | 動摩擦係数 | 耐酸化性 |
|---|---|---|---|
| 3,500 ～ 3,700 | 0.10 ～ 0.20 | 0.35 ～ 0.50 | 1300℃ |
用途
- ハイス系切削工具
- 高硬度および難削材のドライ加工
- 高速切削工具

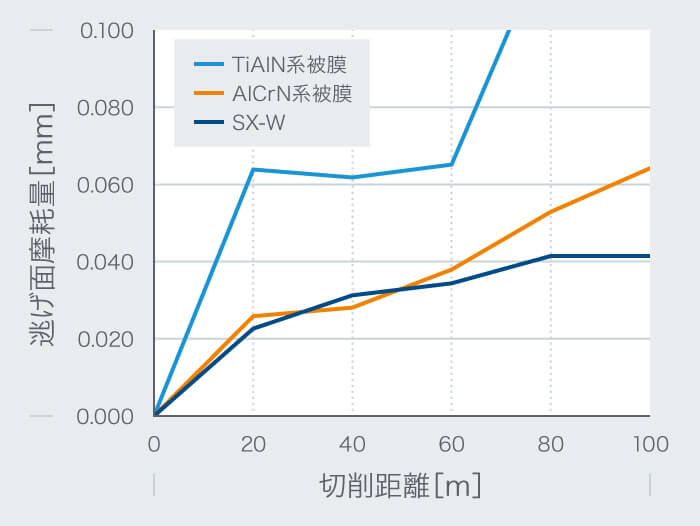

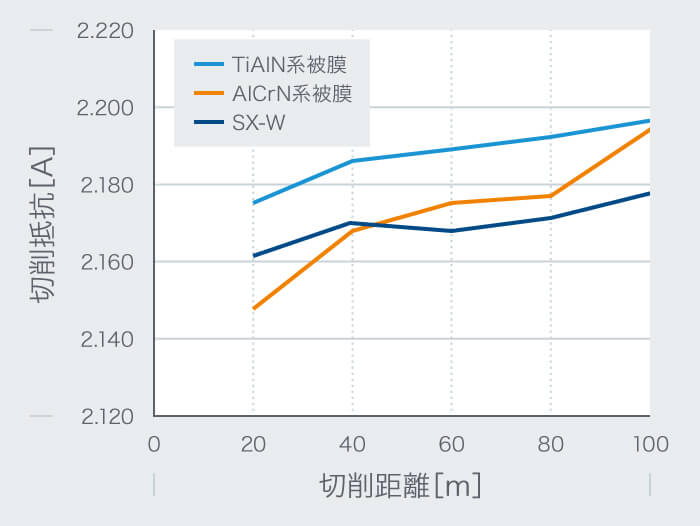

工具摩耗量・切削抵抗が大幅に減少
| 被削材 | SKD61 (熱処理無し) |
|---|---|
| 回転数 | N=15,915rpm |
| 工具 | 2枚刃ボールEM R1 |
| 送り | F=2,069mm/min |
| 冷却方法 | エアー |
| 切込み | RD=0.5mm，AD=0.2mm |

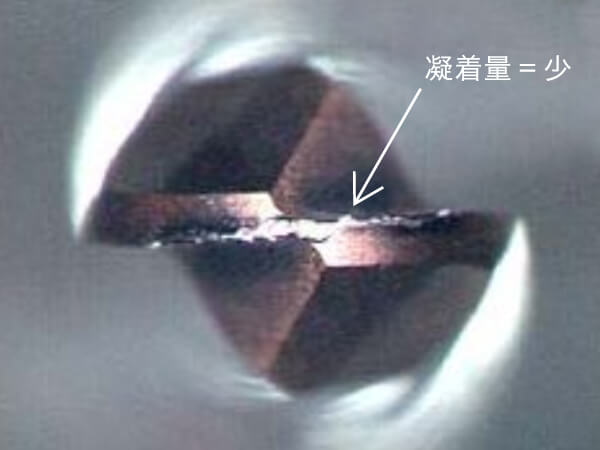

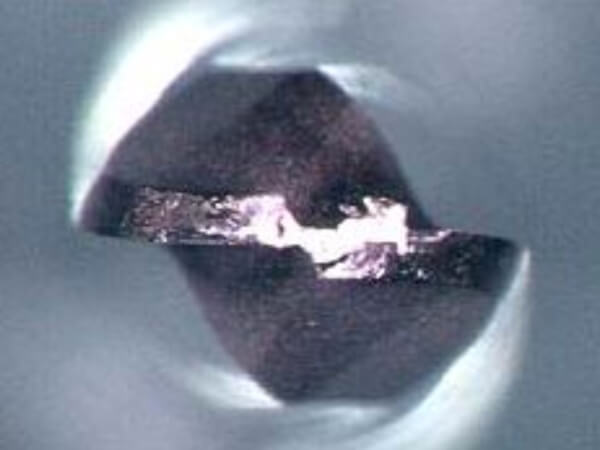

被削材の凝着が大幅に減少
TiAlN系被膜
SX-H
切削距離=40m
被膜性能の比較
| TiN | TiAlN | SX-3 | SX-H | |
|---|---|---|---|---|
| 面粗さ | Ra=0.25 | Ra=0.30 | Ra=0.20 | Ra=0.10 |
| 密着性 （対ハイス） |
60N | 35N | 50N | 60N |
| 被膜硬度 | 約2,200Hmv | 約3,000Hmv | 約3,200Hmv | 約3,700Hmv |
| 耐酸化性 | 約450℃ | 約800℃ | 約1,100℃ | 約1,300℃ |
この被膜の事例
